Wenn du dich für Elektronik und Audiotechnik interessierst, ist das Elektretmikrofon ein hervorragender Einstieg. Es ist klein, preiswert und in vielen Geräten verbaut. Im Kern handelt es sich um eine Variante des Kondensatormikrofons. Eine dünne, permanent geladene Folie bildet zusammen mit einer Gegenelektrode die Kapsel. Schallschwankungen verändern den Abstand. So entstehen Spannungsänderungen. In der Kapsel sitzt meist ein integrierter FET, der das Signal puffert. Die Schaltung benötigt eine Versorgungsspannung und einen Vorwiderstand.
Warum lohnt es sich, den Aufbau zu verstehen? Mit Basiswissen kannst du Mikrofone reparieren, eigene Vorverstärker entwerfen oder die Empfindlichkeit gezielt anpassen. Du lernst, wie Bias, Impedanz und Abschirmung das Ergebnis beeinflussen. Das hilft, Störgeräusche zu reduzieren und die Aufnahmequalität zu verbessern.
Beim Selbermachen triffst du auf typische Herausforderungen. Die Teile sind winzig. Unsachgemäße Lötstellen oder falsche Spannungen schaden der Kapsel. Fehlende Abschirmung oder ungeeignete Vorverstärker erhöhen das Rauschen. Außerdem spielt die mechanische Befestigung eine große Rolle für Störgeräusche.
Dieser Artikel will dir praxisnahe Hilfe bieten. Du findest einfache Erklärungen zum Innenaufbau, eine übersichtliche Teileliste, Schaltvorschläge und konkrete Tipps fürs Löten, Messen und Gehäuse bauen. Schritt für Schritt wirst du ein funktionierendes Elektretmikrofon verstehen und selbst aufbauen können.

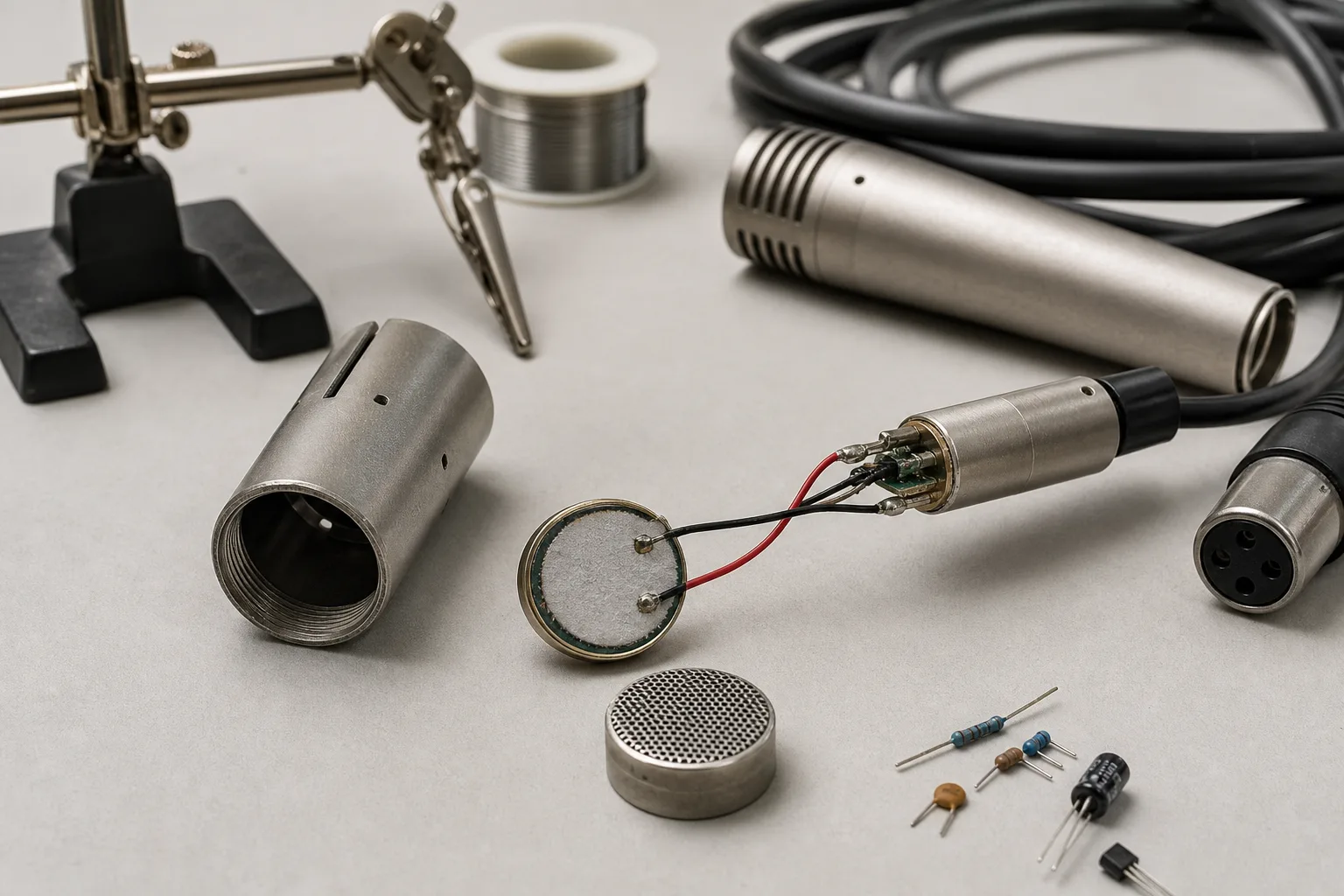

Aufbau eines Elektretmikrofons: Schritt für Schritt
Hier bekommst du eine strukturierte Anleitung, die dich durch den eigentlichen Aufbau führt. Ich erkläre die Rollen der einzelnen Bauteile. Dann zeige ich, wie du sie richtig verbindest. Du lernst, welche Messungen sinnvoll sind. Und du bekommst praktische Tipps für Löttechnik und Abschirmung.
Wesentliche Teile und ihre Funktion
Das Herz ist die Elektretkapsel. Sie liefert ein kleines Wechselspannungssignal, wenn Luftdruckschwankungen auf die Membran treffen. Die Kapsel enthält meist einen integrierten FET. Er erhöht die Impedanz und puffert das Signal. Ein Bias-Widerstand stellt die Betriebsspannung für die Kapsel bereit. Ein Koppelkondensator trennt die Gleichspannung vom Audiosignal. Ein einfacher Vorverstärker hebt das Signal auf Pegel, die Aufnahmegeräte verarbeiten können. Abschirmung, Kabel und ein sauberer Massepunkt reduzieren Störungen.
Schritt-für-Schritt Aufbau
- Prüfe die Kapsel. Identifiziere Pinbelegung. Bei vielen Modellen ist die Gehäusemasse GND.
- Verdrahte die Bias-Versorgung. Verbinde Vcc über einen Bias-Widerstand (typisch 2,2 kOhm bis 10 kOhm) mit dem Plus-Pin der Kapsel.
- Füge eine Entkopplung an der Versorgung ein. Ein 100 nF Parallelkondensator dicht am Anschluss senkt Störspannungen.
- Leite das Ausgangssignal über einen Koppelkondensator (1 µF bis 10 µF) an den Eingang des Vorverstärkers oder an den Anschluss des Aufnahmegeräts.
- Bau einen einfachen Vorverstärker. Ein OPV wie der TL072 oder spezialisierte ICs wie der MAX4466 funktionieren gut. Achte auf Versorgungsspannung und Gain.
- Schirm das Mikrofon. Verbinde die Abschirmung des Kabels mit Masse. Halte Signalverdrahtung kurz.
- Montiere die Kapsel mechanisch fest. Vermeide direkte Übertragung von Gehäusevibrationen.
- Teste das System. Messe die Bias-Spannung an der Kapsel. Prüfe das Audiosignal mit Kopfhörern oder Messgerät.
Komponenten-Übersicht
| Komponente | Kurzbeschreibung | Typische Bezugsquellen |
|---|---|---|
| Elektretkapsel (z. B. Panasonic WM-61A) | Mikrofonkapsel mit integrierter FET-Vorstufe | Conrad, Reichelt, Mouser, Amazon |
| Bias-Widerstand | Stellt die Betriebsspannung für die Kapsel bereit | Elektronik-Fachhandel, Digi-Key |
| Koppelkondensator | Blockiert Gleichspannung, lässt Audiosignal passieren | Reichelt, Mouser, lokale Händler |
| Vorverstärker-IC oder Modul (z. B. MAX4466) | Verstärkt das Mikrofonsignal auf Line-Pegel | Mouser, Digi-Key, Amazon |
| Kabel und Steckverbinder | Schirmung und Verbindung zum Aufnahmegerät | Conrad, Thomann, Amazon |
| Gehäuse / Halterung | Mechanische Befestigung und Schallschutz | 3D-Druck, Bastelbedarf, Elektronik-Shops |
| Werkzeuge | Lötkolben mit feiner Spitze, Multimeter, Schrumpfmantel | Baumärkte, Conrad, Amazon |
Kompakte Zusammenfassung
Die Kapsel liefert das Eingangssignal. Ein Bias-Widerstand und die Versorgungsspannung sind notwendig. Ein Koppelkondensator trennt Gleichspannung. Ein Vorverstärker bringt das Signal auf nutzbare Pegel. Schirmung und kurze Leitungen reduzieren Störungen. Sorgfältiges Löten und mechanische Entkopplung verbessern das Ergebnis deutlich. Mit den beschriebenen Schritten baust du ein funktionsfähiges Elektretmikrofon und verstehst die einzelnen Funktionen.
Welches Setup passt zu deinem Projekt?
Wenn du unsicher bist, welches Elektretmikrofon-Setup du bauen sollst, helfen gezielte Fragen. Die Antworten zeigen, welche Bauteile wichtig sind. Und sie machen klar, wie viel Aufwand sich lohnt.
Leitfragen
Wie wichtig ist die Klangqualität? Willst du klare Sprachaufnahmen oder professionelle Musikaufnahmen? Für einfache Sprachübertragung reicht eine günstige Kapsel. Für Aufnahmeprojekte brauchst du eine rauschärmere Kapsel und einen besseren Vorverstärker.
Wo und wie wird das Mikrofon genutzt? Stationär am Tisch, mobil am Smartphone oder draußen im Freien? Außenaufnahmen erfordern Windschutz und eine robuste Befestigung. Mobile Nutzung braucht saubere Anschlusslösungen wie TRRS-Adapter oder ein batteriebetriebenes Vorverstärker-Modul.
Wie viel Elektronik willst du selbst bauen? Möchtest du nur Kapsel und einfache Verdrahtung oder einen kompletten Vorverstärker aufbauen? Ein Modul wie der MAX4466 spart Zeit. Eine Eigenkonstruktion gibt dir mehr Lernchance.
Empfehlungen nach Szenario
DIY-Lernprojekt: Nutze eine preiswerte Kapsel wie die WM-61A und einen Bias-Widerstand 2,2 kOhm bis 10 kOhm. Ergänze einen einfachen Koppelkondensator und teste mit einem batteriebetriebenen Verstärker-Modul. So lernst du Löten, Bias und Messungen.
Audioaufnahmen / Podcast: Setze auf eine rauschärmere Kapsel und einen dedizierten Vorverstärker. Achte auf kurze Signalwege und gute Abschirmung. Wähle ein Modul mit einstellbarem Gain oder baue einen Op-Amp-Vorverstärker.
Einfache Sprachübertragung: Verwende eine robuste Kapsel und eine direkte Verbindung zur Zielhardware. Für Smartphones beachte die TRRS-Belegung und die dort anliegende Bias-Spannung. Nutze Schirmung und eine mechanische Befestigung, um Störgeräusche zu reduzieren.
Wenn du diese Fragen beantwortest, findest du schneller das passende Setup. Beginne mit einfachen Komponenten. Steigere dann Qualität und Komplexität schrittweise.
Typische Anwendungsfälle: Wie selbstgebaute Elektretmikrofone im Alltag nützlich sind
Elektretmikrofone sind klein. Sie sind preiswert. Das macht sie ideal für viele praktische Projekte. Im folgenden zeige ich dir konkrete Situationen. Du siehst, wie Technikbegeisterte, Musiker und Bastler von einem eigenen Aufbau profitieren. Die Beispiele sind als kurze Geschichten erzählt. Sie sollen inspirieren und praktische Hinweise geben.
Podcast im Studentenwohnheim
Anna wollte einen Podcast starten. Sie hatte kein Budget für teure Mikrofone. Sie baute eine Schaltung mit einer WM-61A Kapsel und einem einfachen Vorverstärker. Eine Schaumstoffkapsel reduzierte Plosivlaute. Ein kurzes, abgeschirmtes Kabel verringerte Brumm. Anna lernte dabei Löten und Messungen mit dem Multimeter. Die Qualität reichte für ihre Stimme. Später tauschte sie nur den Vorverstärker gegen ein rauschärmeres Modul. So verbesserte sie den Klang ohne die Kapsel zu ändern.
Akustische Gitarre im Heimbereich
Tom ist Gitarrist. Er wollte eine natürliche Aufnahme seiner akustischen Gitarre. Er montierte eine Elektretkapsel nahe der Decke des Schalllochs. Mechanische Entkopplung verhinderte Körperschall. Ein kleiner Windschutz milderte Atemgeräusche. Mit einem einfachen OPV-Vorverstärker erzielte er genug Pegel für das Interface. Das Ergebnis war warm und direkt. Tom konnte damit Demos aufnehmen. Der Aufwand war überschaubar. Die Lösung war leicht reproduzierbar für Live-Übungen.
Mobile Interviews und Feldaufnahmen
Als Reporter baute Jasmin ein kompaktes Mikrofon in ein kleines Gehäuse. Ein Batteriefach versorgte die Schaltung. So war sie unabhängig von externen Bias-Quellen. Für Außenaufnahmen nutzte sie einen Pelz-Windschutz. Die Kombination aus kurzer Signalführung und ordentlicher Abschirmung senkte Wind- und Störgeräusche. Jasmin schätzte die Robustheit. Ersatzteile waren günstig und schnell zu beschaffen.
Maker-Projekte mit Einplatinencomputern
Bei vielen Projekten mit Raspberry Pi oder Arduino braucht man ein kleines Audiosignal. Ein selbstgebautes Elektretmikrofon liefert das. Ein einfacher Vorverstärker bringt das Signal auf nutzbare Pegel für den ADC. So lassen sich Sprachsteuerung, Geräuschanalyse oder einfache Klassifikationen realisieren. Makers lernen dabei auch wichtige Konzepte wie Bias und Impedanz. Das Verständnis hilft bei Fehlersuche und Optimierung.
Diese Alltagsszenarien zeigen einen Trend. Ein selbstgebautes Elektretmikrofon ist praktisch und lehrreich. Du kannst es an deine Bedürfnisse anpassen. Kleinere Verbesserungen wie bessere Abschirmung, ein stabiler Bias-Widerstand oder ein Windschutz haben oft großen Effekt. So profitierst du direkt von deinem eigenen Aufbau.
Häufige Fragen zum Aufbau und zur Funktion
Wie schließe ich die Elektretkapsel richtig an?
Die Kapsel hat meist zwei Anschlüsse. Ein Pin ist Masse. Der andere ist das Signal und muss über einen Bias-Widerstand an die Versorgungsspannung gelegt werden. Viele Gehäuse sind mit Masse verbunden. Prüfe die Pinbelegung im Datenblatt oder mit dem Multimeter, wenn du dir unsicher bist.
Welche Spannung braucht die Kapsel und was passiert bei falscher Spannung?
Typische Elektretkapseln arbeiten mit wenigen Volt. Häufig sind 2 bis 10 Volt üblich. Eine zu niedrige Spannung kann das Signal abschwächen und den Rauschabstand verschlechtern. Zu hohe Spannung kann den eingebauten FET schädigen, deshalb immer die Herstellerangabe prüfen.
Warum rauscht mein Aufbau und wie kann ich Störungen reduzieren?
Rauschen entsteht oft durch lange Leitungen, schlechte Masse oder eine unruhige Versorgung. Halte Signalwege kurz und verwende abgeschirmte Kabel. Ergänze eine Entkopplung an der Versorgung mit einem 100 nF Kondensator und sorge für einen sauberen Massepunkt. Ein rauschärmerer Vorverstärker oder ein Modul kann ebenfalls helfen.
Welchen Wert sollte der Koppelkondensator und der Bias-Widerstand haben?
Als Bias-Widerstand sind Werte zwischen 2,2 kOhm und 10 kOhm praktisch. Er bestimmt den Ruhestrom und die Ausgangsimpedanz. Für den Koppelkondensator sind 1 µF bis 10 µF üblich, um tiefe Frequenzen nicht abzuschneiden. Wenn du einen Elektrolyt verwendest, achte auf die Polarität und setze das Plus zum spannungsseitigen Anschluss.
Wie schütze ich die Kapsel beim Löten und Einbau?
Die Membran ist empfindlich gegenüber Hitze und Druck. Arbeite mit einem feinen Lötkolben und kurzen Lötzeiten. Klemme bei Bedarf eine kleine Pinzette als Wärmeableiter an den Pin. Vermeide es, direkt auf die Membran zu drücken und nutze weiche Halterungen sowie einen Windschutz bei Außenaufnahmen.
Technisches Grundwissen zur Elektrettechnik
Wie ein Elektretmikrofon funktioniert
Ein Elektretmikrofon ist im Kern ein Kondensatormikrofon mit fest eingebauter Ladung. Eine dünne Membran bildet zusammen mit einer Gegenelektrode eine Kondensatorstruktur. Trifft Schall auf die Membran, ändert sich der Abstand und damit die Kapazität. Diese Kapazitätsänderung führt zu einem kleinen Wechselspannungssignal. Weil das Signal sehr hochohmig ist, sitzt meist ein integrierter FET direkt in der Kapsel. Er puffert das Signal und macht es für weitere Elektronik nutzbar.
Die Rolle der wichtigsten Bauteile
Die Elektretkapsel enthält die Membran und das elektretische Material. Das Elektret hält eine pulverförmige oder folienartige Ladung dauerhaft. Der FET übernimmt die Impedanzwandlung. Ohne ihn würde das Signal auf langen Leitungen verloren gehen. Der Bias-Widerstand liefert die nötige Betriebsspannung für die Kapsel. Der Koppelkondensator trennt die Gleichspannung vom Audiosignal beim Ausgang. Ein Vorverstärker steigert das Signal auf ein nutzbares Pegel. Abschirmung und kurze Leitungen reduzieren Störungen.
Warum Elektrettechnik häufig eingesetzt wird
Elektretmikrofone sind klein und günstig. Sie benötigen keine aufwändige externe Hochspannung wie klassische Kondensatormikrofone. Die integrierte Elektronik macht den Aufbau einfach. Im Vergleich zu Dynamikmikrofonen sind sie empfindlicher und haben eine bessere Wiedergabe feiner Details. Dafür ist ihr Rauschverhalten und ihr maximaler Schalldruck begrenzt. Für viele Anwendungen ist das ein guter Kompromiss.
Praktische Relevanz und Einsatzgrenzen
Typische Versorgungen liegen bei wenigen Volt. Häufig genutzte Werte sind 2 bis 10 Volt. Der Bias-Widerstand liegt meist zwischen 2,2 kOhm und 10 kOhm. Eine zu hohe Spannung kann die Kapsel schädigen. Achte deshalb auf Datenblattangaben. Mechanische Befestigung und Entkopplung sind wichtig. Vibrationen und Wind übertragen sich leicht auf die Membran. Gute Abschirmung reduziert Brummen und Störgeräusche.
Fazit
Das Elektretprinzip verbindet einfache Handhabung mit ausreichender Audioqualität für viele Projekte. Wenn du die Funktion der Kapsel, die Rolle des FET und die Bedeutung von Bias und Entkopplung verstehst, kannst du gezielt Verbesserungen umsetzen. Dieses Wissen hilft dir beim Aufbau, bei Reparaturen und beim Optimieren deiner eigenen Mikrofonlösungen.
Tipps zur Pflege und Wartung
Regelmäßige Pflege hält dein Elektretmikrofon länger funktionsfähig. Diese einfachen Maßnahmen helfen, Schäden zu vermeiden und den Klang stabil zu halten.
Membran vorsichtig reinigen
Reinige die Membran nur mit einem weichen Pinsel oder kurzer Druckluft. Keine Flüssigkeiten oder Lösungsmittel verwenden, da sie das Elektret-Material angreifen können. Eine beschädigte Membran verändert den Frequenzgang oder macht die Kapsel unbrauchbar.
Trocken und geschützt lagern
Bewahre das Mikrofon in einem trockenen Behälter mit Staubschutz auf und nutze bei Bedarf Silikagel-Päckchen. Temperaturschwankungen und hohe Luftfeuchte fördern Korrosion und verändern elektrische Eigenschaften. Langfristige Feuchtigkeit kann zu Ausfällen der Elektronik führen.
Sorgfältig löten und Wärme abführen
Arbeite mit einem feinen Lötkolben und kurzen Lötzeiten und klemme bei Bedarf eine Pinzette als Wärmeableiter an. Zu viel Hitze kann die Membran oder den internen FET schädigen. Schlechte Lötstellen führen später zu Wackelkontakten und erhöhtem Rauschen.
Kabel, Steckverbinder und Abschirmung prüfen
Stelle eine Zugentlastung am Kabel sicher und kontrolliere Stecker regelmäßig auf festen Sitz. Beschädigte Abschirmung oder Litzen führen zu Brummen und Aussetzern. Ersetze defekte Kabel zeitnah, um Folgeschäden zu vermeiden.
Batterien und Versorgung richtig handhaben
Entferne Batterien bei längerer Lagerung und achte auf korrekte Polung beim Einlegen. Auslaufende Batterien verursachen Korrosion an Kontakten und Leiterbahnen. Falsche oder zu hohe Spannung kann den internen Vorverstärker dauerhaft beschädigen.
